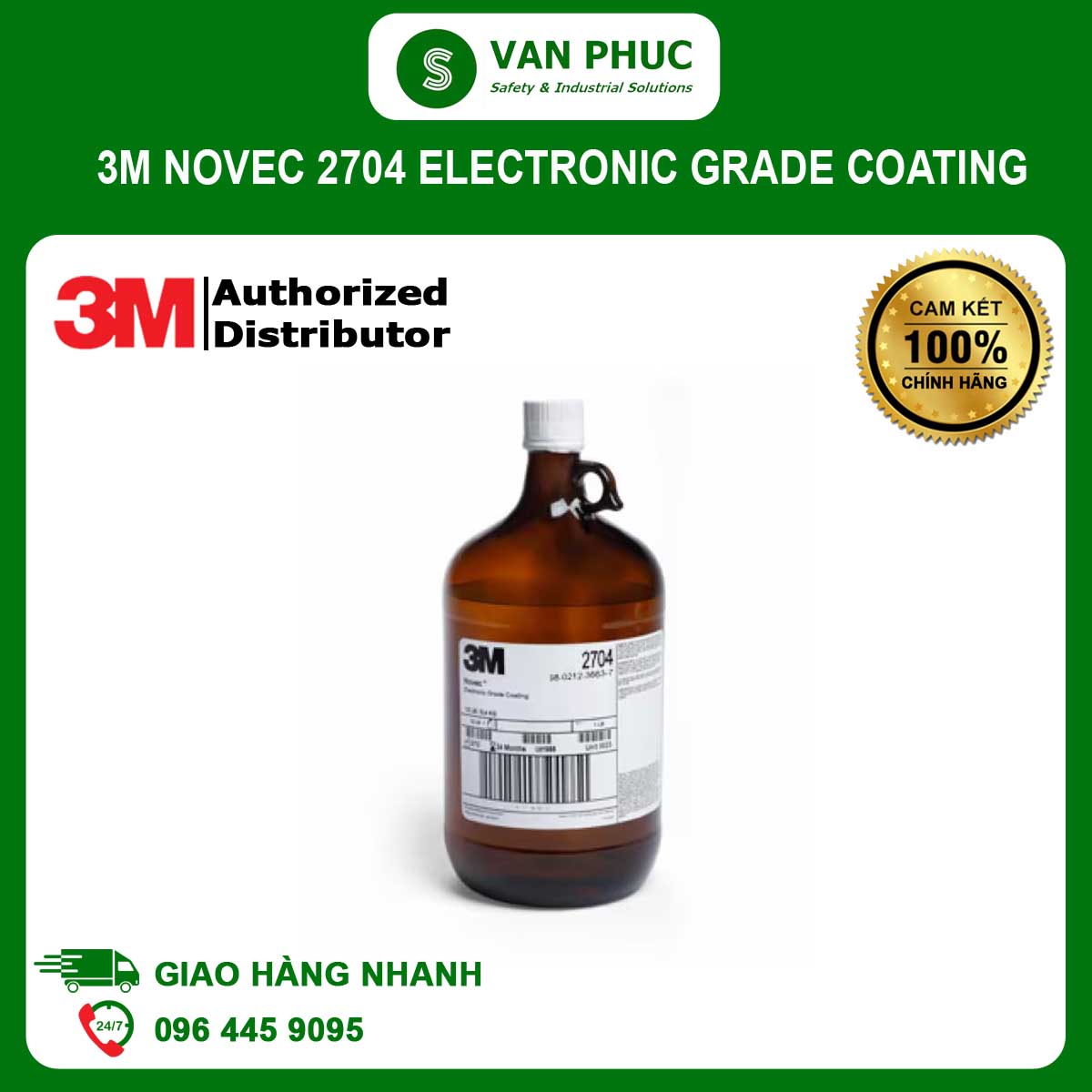

3M Novec 2704 Electronic Grade Coating

— Mô tả sản phẩm —
3M Novec 2704 Electronic Grade Coating là lớp phủ fluoropolymer pha trong dung môi hydrofluoroether, tạo màng trong suốt, siêu mỏng và có năng lượng bề mặt cực thấp sau khi bay hơi dung môi.
Màng phủ hình thành nhanh ở nhiệt độ phòng, thẩm thấu tốt vào các khe hở nhỏ và phủ đều trên bề mặt đa vật liệu như FR-4, polyimide, kim loại mạ, cao su kỹ thuật và nhựa kỹ thuật phổ biến.
Tác dụng chính là tạo rào cản ẩm và dầu siêu mỏng, giảm hiện tượng bám nước, vết muối, mồ hôi, dầu da tay, giúp hạn chế ăn mòn điện hóa và rò bề mặt ở môi trường ẩm – muối – bụi.
Do mỏng và có hằng số điện môi thấp, lớp phủ hầu như không ảnh hưởng đến khối lượng, tản nhiệt và đáp ứng RF của linh kiện nhạy cao, thích hợp cho module nhỏ gọn và thiết bị di động.
Cơ chế khô là bay hơi dung môi, không cần phản ứng hóa học đóng rắn, có thể gia nhiệt nhẹ để tăng tốc độ khô hoặc đạt độ khô tay nhanh hơn khi cần.
Phân tích chuyên sâu.
Dòng Novec 270x phân hóa theo tỷ lệ hàm rắn, trong đó 2704 ở mức trung bình để tạo màng dày hơn so với 2702 nhưng vẫn giữ khả năng ướt thấm tốt vào khe nhỏ, phù hợp cả nhúng lẫn phun.
Vì màng rất mỏng, 2704 không nhằm thay thế hoàn toàn lớp phủ conformal truyền thống khi cần cách điện cao – chống phóng điện hồ quang – chịu hóa chất mạnh trong thời gian dài, mà tập trung vào kỵ nước – kỵ dầu, chống bám bẩn và chống ẩm tốc độ cao.
Ưu thế lớn là khả năng tái công tác, có thể tái làm sạch hoặc tháo màng bằng dung môi tương thích khi cần sửa chữa, giúp giảm phế phẩm trong sản xuất và RMA.
— Đặc tính nổi bật —
Kỵ nước và kỵ dầu rất mạnh, tạo góc tiếp xúc cao với nước và dầu, giảm bám giọt và vết loang trên bề mặt bo mạch, cảm biến và thấu kính.
Lớp phủ siêu mỏng, trong suốt, gần như không đổi màu và không làm mờ chi tiết in, không ảnh hưởng kích thước lắp ráp hay trọng lượng sản phẩm.
Hằng số điện môi thấp và độ tổn hao điện môi nhỏ, phù hợp mạch RF, ăng-ten in, cảm biến điện dung và các đường truyền tốc độ cao.
Bám dính tốt trên nhiều nền khi xử lý bề mặt đúng quy trình, có thể tăng cường bằng plasma/primer nếu yêu cầu độ bền cao hơn trong môi trường khắc nghiệt.
Dung môi không phá hủy đa số polymer kỹ thuật và không để lại cặn sau khi bay hơi hoàn toàn, an toàn cho nhiều vật liệu nhạy nhiệt hơn so với quy trình sơn phủ cần nhiệt cao.
Tốc độ thi công nhanh với phun, nhúng, quay hoặc quét, phù hợp dây chuyền sản lượng lớn cần thời gian chu kỳ ngắn.
Phân tích chuyên sâu.
Màng kỵ nước – dầu làm giảm lượng chất bẩn bám ban đầu và giúp công đoạn vệ sinh đơn giản hơn, từ đó gián tiếp cải thiện độ tin cậy dài hạn ở khí hậu ẩm.
Ở đầu nối, màng siêu mỏng giúp hạn chế ăn mòn tần suất thấp kiểu fretting do ẩm và hơi muối, nhưng không thay thế việc thiết kế tiếp điểm đúng lực ép và lựa chọn vật liệu mạ phù hợp.
Với thấu kính và cửa sổ bảo vệ camera, khả năng chống bám giọt làm giảm mờ hình do nước mưa và dấu vân tay nhẹ, hữu ích cho thiết bị ngoài trời.
— Thông số kỹ thuật —
Bản chất lớp phủ: Fluoropolymer trong dung môi hydrofluoroether, không chứa silicone trong màng khô.
Hình thức màng: Trong suốt, siêu mỏng, bề mặt năng lượng thấp, khó ướt bởi nước và dầu, không ảnh hưởng đáng kể màu sắc hay độ bóng nền.
Độ dày điển hình: Tính theo quy trình, từ dưới một micromet đến vài micromet sau một hoặc nhiều lượt phủ, kiểm soát bằng tốc độ nhúng, số lượt và điều kiện bay hơi.
Tỷ lệ hàm rắn: Ở mức trung bình trong họ 270x, phù hợp mục tiêu màng mỏng – trung bình khi dùng phun hoặc nhúng một lượt.
Độ nhớt và sức căng bề mặt: Thấp, cho khả năng thấm ướt và phủ kín tốt các khe nhỏ, mép linh kiện và vùng hàn khó tiếp cận.
Nhiệt độ làm việc của màng: Phù hợp dải nhiệt độ thiết bị điện tử thông dụng, duy trì tính kỵ nước – dầu và độ bám trong vận hành tiêu chuẩn, có thể gia nhiệt nhẹ sau phủ để ổn định màng.
Tương thích vật liệu: FR-4, polyimide, nhiều kim loại mạ, nhựa kỹ thuật phổ biến, cao su kỹ thuật; với nền khó bám có thể yêu cầu plasma/primer.
Phương pháp phủ: Phun, nhúng, quay, quét; có thể mask vùng cấm phủ; thời gian bay hơi nhanh ở nhiệt độ phòng, có thể hỗ trợ sấy nhẹ để tăng tốc.
Khả năng tái công tác: Có thể loại bỏ bằng dung môi tương thích khi cần sửa chữa hoặc rework, sau đó phủ lại theo quy trình chuẩn.
Phân tích chuyên sâu.
Độ dày mỏng cho phép đi qua lỗ thông, khe chân BGA và dưới linh kiện dán thấp, tạo lá chắn ẩm liên tục ở nơi lớp phủ dày thông thường khó tiếp cận.
Kiểm soát độ dày nên dựa vào cân nặng trước – sau, đo góc thấm ướt, hoặc quang học phản xạ nếu cần theo dõi chặt chẽ trên sản xuất hàng loạt.
Khi cần độ bền mài mòn cục bộ cao hơn ở vị trí tay chạm, có thể phủ bổ sung lớp cứng mỏng khác bên trên sau khi xác nhận tương thích bề mặt.
— Tiêu chuẩn kỹ thuật —
RoHS quy định hạn chế các chất nguy hại trong vật liệu, giúp lớp phủ và dung môi sử dụng phù hợp yêu cầu môi trường trong chuỗi cung ứng điện – điện tử.
REACH yêu cầu quản lý hóa chất trong thị trường EU, bao gồm báo cáo các chất có mức độ đáng quan ngại cao, là khung tuân thủ điển hình cho vật liệu phủ và dung môi.
IPC-CC-830 là tiêu chuẩn hiệu năng cho lớp phủ conformal truyền thống với nhiều hạng mục như SIR, phun muối, sốc nhiệt, nấm mốc; 2704 là lớp phủ fluoropolymer siêu mỏng, không phải sơn conformal đóng rắn dày, nên khi dự án yêu cầu chứng nhận IPC-CC-830 cần đối chiếu cụ thể hạng mục nào áp dụng hoặc cân nhắc lớp phủ khác đạt chứng nhận đầy đủ.
IEC 60068 là bộ tiêu chuẩn thử môi trường như ẩm, sốc nhiệt, rung; kế hoạch thử nghiệm cho 2704 thường lựa chọn các phần phù hợp như ẩm bền, ẩm tăng tốc và chu kỳ nhiệt để chứng minh độ tin cậy.
ASTM B117 hoặc ISO 9227 là phép phun sương muối đánh giá xu hướng ăn mòn; với 2704, tiêu chí thành công thường là giảm mức ăn mòn so với mẫu không phủ ở cùng điều kiện, do màng rất mỏng không nhằm chịu phơi nhiễm muối cực đoan kéo dài như lớp phủ dày.
SIR theo IPC-TM-650 có thể được dùng để đánh giá rò bề mặt sau ẩm và muối; màng kỵ nước – dầu của 2704 giúp cải thiện SIR so với không phủ, nhưng kết quả phụ thuộc mạnh vào sạch ion trước khi phủ.
Hướng dẫn đọc – đối chiếu thực địa.
Xác nhận tài liệu tuân thủ RoHS và REACH của lô hàng để sử dụng trong hồ sơ môi trường.
Nếu dự án yêu cầu IPC-CC-830, làm rõ hạng mục bắt buộc và phạm vi áp dụng cho lớp phủ siêu mỏng, hoặc lựa chọn lớp phủ conformal đạt chứng nhận đầy đủ cho khu vực cần cách điện cao.
Thiết lập ma trận thử IEC 60068 phù hợp môi trường sử dụng thực tế, bổ sung đánh giá SIR trước – sau quy trình vệ sinh để loại trừ rủi ro ion còn sót.
— Ứng dụng —
Bảo vệ bo mạch và module cảm biến trong thiết bị cầm tay, thiết bị IoT, camera an ninh, thiết bị công nghiệp và y tế cầm tay, nơi cần lớp phủ mỏng, nhanh và dễ tái công tác.
Giảm bám nước – dầu và dấu vân tay trên thấu kính bảo vệ, cửa sổ cảm biến, nút nhấn và bề mặt nhựa sơn.
Hạn chế ăn mòn và rò bề mặt ở đầu nối, công tắc trượt, tiếp điểm lò xo lộ thiên trong môi trường ẩm – muối nhẹ.
Phủ bảo vệ mạch linh hoạt, cáp dẹt, vùng hàn dày đặc nơi lớp phủ dày khó thấm tới.
Phân tích chuyên sâu.
Các ứng dụng có RF nhạy cao được hưởng lợi nhờ hằng số điện môi thấp và màng cực mỏng, ít ảnh hưởng suy hao và điều chỉnh trở kháng.
Với thiết bị ngoài trời liên tục phơi mưa muối nặng, 2704 hoạt động tốt ở mức ngăn ẩm ban đầu, nhưng khi yêu cầu chịu phơi kéo dài nên phối hợp thiết kế vỏ kín, gasket và có thể kết hợp lớp phủ dày ở vùng trọng yếu.
— Hướng dẫn sử dụng & Bảo trì —
Làm sạch bề mặt theo quy trình trước phủ, đặc biệt loại bỏ hoàn toàn cặn flux ion và ẩm hấp thụ để tối đa hóa SIR sau phủ.
Xác định vùng cấm phủ và che chắn mask nếu có đầu nối cần dẫn điện trần, đảm bảo dung môi không đọng lại trong khoang kín.
Chọn phương pháp phủ phù hợp như nhúng, phun, quay; kiểm soát độ dày bằng tốc độ rút, số lượt và điều kiện sấy; sấy nhẹ có kiểm soát để đẩy nhanh bay hơi dung môi.
Đánh giá bám dính bằng thử băng dính hoặc cross-hatch thích hợp cho màng mỏng, và kiểm tra chức năng sau phủ đối với phím, cảm biến, ống kính.
Tái công tác bằng dung môi tương thích khi cần sửa chữa, sau đó làm sạch và phủ lại, theo dõi SIR trước khi đóng máy.
Bảo quản vật liệu trong bao bì kín, môi trường mát và khô, tránh hút ẩm và bay hơi dung môi; tuân thủ an toàn dung môi về thông gió, tĩnh điện và phòng nổ trong khu vực pha – phủ.
Thiết lập kiểm soát quá trình bằng mẫu chuẩn theo mẻ, theo dõi trọng lượng trước – sau hoặc kiểm tra góc tiếp xúc để giữ ổn định chất lượng màng qua thời gian.
